型号：APA2071

厂家：ANPEC

封装：DIP-16DIP-16A

批号：15+

数量：50000

价格：￥2.6

分享到

APA2071 详细介绍

概述
该APA2071是单片集成电路，它提供精确的直流音量控制和立体声桥接音频功率放大器产生的能2.6W （ 2W）为4Ω用小于10％（1.0％），THD + N 。
在APA2071音量控制的衰减器的范围是从18分贝（V卷= 0V）到-80dB （Ⅴ卷= 3.54V ）与32步骤。
内部增益设置的好处是可以少组件和PCB面积。
无论是消除爆音电路和热关断保护电路都集成在APA2071 ，减少持久性有机污染物和点击的噪音能很好地协同荷兰国际集团开机或关机模式操作。
它还IM-证明了电源杂音，保护芯片BE-通过在温度和短路电流ING销毁失败。
为了简化音频系统的设计， APA2071结合了立体声桥接式负载（ BTL ）模式扬声器驱动器和立体声单端（ SE）模式的流浆手机驱动到一个单一芯片上，其中两个模式由SE / BTL输入控制引脚的信号很容易地切换

特点：
非反相音频功率放大器
关于9毫安低工作电流（典型值）
改进的消除爆音电路，消除了导通论
而在输出关闭瞬间
32级音量可调直流电压
与迟滞
输出功率
在1％ THD + N
- 2.4W ，在VDD= 5V ， BTL模式下，RL=3Ω
- 2W ，在VDD= 5V ， BTL模式下，RL=4Ω
10 ％ THD + N
- 3.1W ，在VDD= 5V ， BTL模式下，RL=3Ω
- 2.6W ，在VDD= 5V ， BTL模式下，RL=4Ω
两种输出模式： BTL和SE模式中选
由SE / BTL引脚
超低消耗电流关断模式（ 1μA ，典型值）
短路保护
热关断保护和过电流
保护电路
该OUTN信号和INN信号同相
功率增强型封装（ DIP - 16 / DIP -16A ）

无铅和绿色设备可用（符合RoHS ）

应用
笔记本电脑

LCD监视器或电视

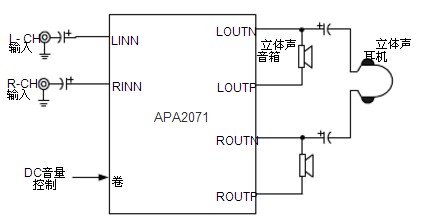

简化应用电路
