供应   TVP5150AM1PBSR 超低功耗NTSC / PAL / SECAM视频， REBUST同步检测器解码器

TVP5150A解码器的主要模块包括：
强大的同步检测器
ADC的模拟处理器
使用4线自适应梳状滤波器Y / C分离
色度处理器
亮度处理器
视频时钟/定时处理器和断电控制
输出格式
I2C接口
VBI数据处理器
Macrovision检测复合和S-video

特性
接受NTSC （M ， 4.43 ） ， PAL （B ，D ，G ， H，I ， M，N ） ，和SECAM （B ，D ，G ，K ， K1 ， L）的视频数据
支持ITU - R BT.601标准采样
高速的9位ADC
两个复合输入或1路S -Video输入

全差分CMOS模拟预处理通道钳位，自动增益控制（ AGC ）
对于最佳的信号 - 噪声（ S / N）性能
超低功耗： 115 mW的典型
32引脚TQFP封装
掉电模式： <1毫瓦
亮度，对比度，饱和度，色调和清晰度通过I控制2C
互补的4线（ 3 -H的延迟）自适应梳状滤波器，可同时交叉亮度和跨色度降噪
专利的架构，锁定弱，嘈杂的，或不稳定信号
单14.31818 MHz晶振为所有标准
内部锁相环（PLL），用于行锁定时钟和采样
副载波同步锁相输出外部编码器的同步彩色副载波
标准的可编程视频输出格式：
−ITU-R BT.656 ，
−8位4 ：2：2与嵌入式同步8位4 ：2：2具有离散同步•Macrovision拷贝保护检测
先进的可编程视频输出格式：
−2个有效视频期间，过采样的原始VBI数据
−水平消隐或活动视频时切片VBI数据

支持VBI模式
图文电视（ NABTS ， WST ）
隐蔽字幕解码与FIFO ，以及扩展的数据服务（ EDS ）
宽屏幕信令，视频节目系统， CGMS ，垂直间隔时间码
吉星1X / 2X电子节目指南兼容模式
定制的配置模式，允许用户在切片发动机为独特的VBI数据信号编
上电复位

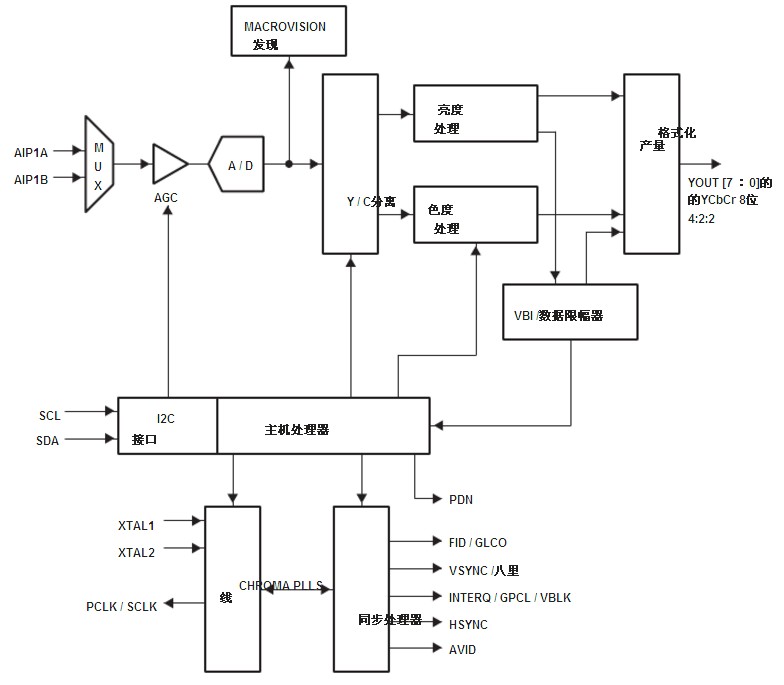

功能框图
