高速，低压差，± 1％的输出精度高CMOS电压稳压器具有ON / OFF电路

一般说明
该VRH系列是正电压稳压器具有高速度，低电压辍学率和高精度输出的低电流消耗来实现的。
该输出电压在± 1％的给定的温度范围内保证由Vref的温度控制特性。
它对应于低ESR电容作为输出电容稳定。
带电ESR电容器可以具有内部开关通过使EN = V被排出SS,其结果是在VOUT迅速恢复至VSS的水平。
为了使电流输出晶体管的不超过容量时，过电流保护电路是内置的。

产品特点：

输出电压范围···0.9V 〜 5.0V （可选择与0.05V的步骤）
工作电压范围···1.6V~6.0V
高输出电压精度····±1% (VOUT= 1.95V 〜 5.0V ） / ± 20mV的（VOUT=0.9V ~ 1.9V)
最大输出电流···250mA
压差电压···典型值。 90MV （输出= 3.0V ，我OUT=100mA)低电流消耗·····典型值。 25μA
高纹波抑制···典型值。 75分贝在1KHz的
低ESR电容··1.0 μF陶瓷电容
工作温度范围····–40°C ~ +85°C
内置的过电流保护装置···限流：300mA
CL高速自动放电
内置开/关电路
小型封装··SOT- 25 （ 2.9 × 2.8 × 1.1毫米） ， LLP - 4 （ 1.2 × 1.6 × 0.6毫米）SDFN -4（ 1.0× 1.0× 0.4mm间距） ，

应用
电池供电设备
手机
数码/摄像机
便携式游戏机
手持式仪器

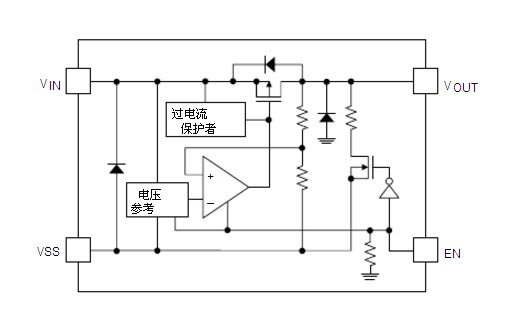

框图

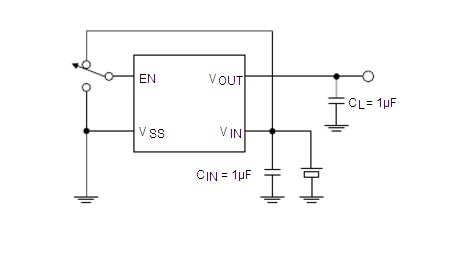

典型应用电路
