概述
该TD1509是一系列易于使用的固定和可调节步降（降压）开关模式电压监管机构。
这些器件采用固定输出可用电压为5V ， 3.3V的可调输出版本。
两版本能够驱动2A负载具有优良的线路和负载调节。
需要的外部元件的数量最少，这些稳压器使用简单，包括内部频率补偿和一个固定频率的振荡器。
输出电压是保证± 3％以下的公差指定的输入电压和输出负载的条件。
该振荡器的频率是保证± 15％。
外关断模式，具有典型的80 μA待机电流。
自我保护功能包括两个阶段频率减少电流限制输出开关和过温关断的完整保护在故障情况。

该TD1509是SOP8和DIP8封装。

产品特点：

5V ， 3.3V和可调输出版本

可调输出从1.23V至43V
固定为150KHz频率的内部振荡器
保证3A输出负载电流
输入电压范围高达45V
低功耗待机模式，我Q通常为80 μA
TTL关断能力
出色的线路和负载调节
只需要4个外部元件
高效率
热停机和电流限制保护
提供SOP8和DIP8封装

应用程序
简单的高效率降压型稳压器
卡上的开关稳压器
正向负转换器
液晶显示器和液晶电视
DVD刻录机和PDP电视
电池充电器
降压至3.3V的微处理器

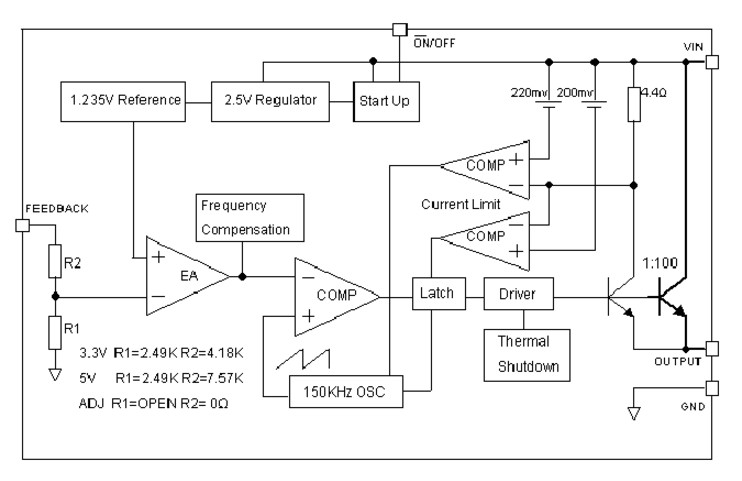

功能块
