1.8 -A切换为高电平有效的单电感器降压 - 升压转换器

描述
该TPS6300x器件提供电源产品搭载或者是两节电池或解决方案三节碱性电池，镍镉或镍氢电池，或单节锂离子或锂聚合物电池。
输出电流可以同时使用一种单细胞去高达1200毫安锂离子或锂聚合物电池，并降低排放到2.5V或更低。
该降压- 升压型转换器是基于一个固定的频率，脉冲宽度调制（PWM）的采用同步整流，以获得控制器最高的效率。
在低负载电流的转换器进入省电模式以维持高效率在很宽的负载电流范围内。
电源省电模式可以禁用，迫使转换器工作在一个固定的开关频率。
最大在开关的平均电流被限制在一个典型1800 mA值。
输出电压为可编程通过外部电阻分压器，或者是内部固定在芯片上。
该转换器可以是禁止以减少电池电量的消耗。
在关断期间，负载从电池断开。
该装置封装采用10引脚QFN使用PowerPad ™封装得3mm ×3毫米（ DRC ） 。

特点：
•高达96％的英法fi效率
•在降压1200 mA的输出电流，在3.3V模式（ VIN = 3.6V至5.5V ）
•最多的升压800 mA的输出电流，在3.3V模式（ VIN > 2.4V ）
•下野之间的自动转换升压模式
•器件静态电流小于50μA
•输入电压范围： 1.8V至5.5V
•固定和可调输出电压选项1.2V至5.5V
•省电模式，在提高效率低输出功率
•强制固定频率工作和同步可能
•负载断开时关闭
•过温保护
•可在小3毫米×3毫米， QFN- 10包

应用
所有的双单元和三节碱性电池，镍镉或镍氢电池或单节锂电池供电制品
便携式音频播放器
掌上电脑
手机
个人医疗产品
白光LED

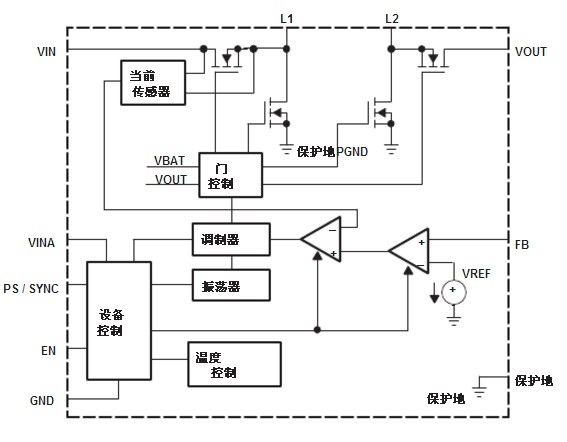

功能框图
