3.5A 180KHz 36V降压直流 - 直流转换器采用CV / CC循环

概述

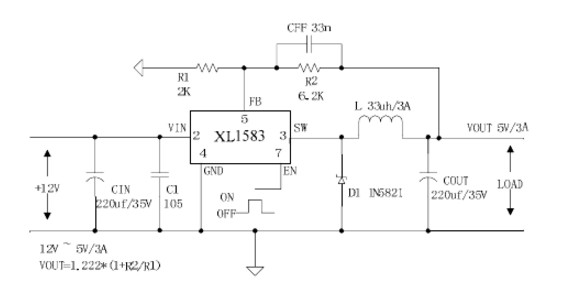

该XL1583是一个380KHz的固定频率PWM降压（降压） DC / DC变换器，能够驱动一个3A的负载提供高效率，低纹波和出色的线路和负载调整率。
需要最小外部元件的数量，调节器是使用简单，包括内部频率赔偿金和a固定频率振荡器
PWM控制电路是能够调节占空比线性地从0到100 ％。

使能功能，过电流保护功能在里面建。
当短路保护功能情况发生时，操作频率将减少从380KHz至80kHz 。
内部补偿块是建立在以最小化外部元件数量

特点：

广泛的3.6V至23V输入电压范围
输出可调从1.222V至21V
最大占空比100 ％
滴漏0.6V
固定380KHz开关频率
3A恒定输出电流能力
内部优化功率MOSFET
高鹗FFICIENCY
出色的线路和负载调节
TTL关断能力
EN引脚具有迟滞功能
内置热关断功能
内置电流限制功能
内置输出短路保护功能
提供SOP8封装

应用
液晶显示器和液晶电视
数码相框
建立盒
ADSL调制解调器
电信/网络设备
