TPF143 是一款低功耗、单电源 3V/5V 供电的集成式三通道视频滤波驱动器。该器件优化的六阶巴特沃 兹高清滤波器提供了高性能的频率响应特性，适合用于 DAC 重构滤波或者 ADC 抗混叠滤波。

72MHz的视频重构滤波器是 Y'Pb'Pr'-1080p/1080i/720p、R'G'B'或 VGA/SVGA/XGA 等高清视频信号滤波应用的理想选择。

TPF143 将卓越的高清视频指标与低功耗进行完美结合，其动态范围满足要求最严苛的高清视频系统所需，其输入或输出可灵活配置交流耦合或直流耦合。

TPF143 片上集成优化的 Transparent Sync-tipClamp 电路，交流耦合输入时钳位电路将 Y' 或RGB 信号的同步电平固定在 40mV，上拉电阻可以将无同步信号的 Pb'、Pr' 信号偏置；同时片上 LevelShifter 电路将信号整体抬升 80mV，由此可以使视频信号无失真的通过器件。直流耦合输入时片上 LevelShifter 工作，可以确保完整的同步动态范围信号干净的通过该器件。

特性
l 3-HDTV视频放大，支持视频标准：Y'Pb'Pr' 1080p
/1080i/720p、R'G'B' 或 VGA/SVGA/XGA
l 集成优化的低通视频重构滤波器：
- 72MHz (-3dB) 6
th-order Butterworth Filter
- 100kHz~27MHz的群延时变化：2.5ns
- 148MHz的阻带抑制：39dB
l 多样化的输入偏置电路：
- DC-耦合时提供80-mV电平移位
- AC-耦合时提供透明钳位及80-mV电平移位
- 允许AC-耦合时DC-偏置
l 低静态电流： 11.5mA /通道（典型值）
l 内建6dB增益(2V/V)，支持轨至轨输出
l 允许AC-或DC-耦合输出，允许驱动2路视频线路
或驱动75Ω
l 宽电压范围：+3.0V 至 +5.5V 单电源
l 优化的高性能ESD保护及浪涌保护：
- Robust 8KV – HBM and 2KV – CDM ESD Rating
l 绿色产品（RoHS认证），SO-8 封装

应用
l 机顶盒、VOD设备的视频输出缓冲
l PVR、DVD等媒体播放器的视频输出驱动
l DVR视频设备的视频输出驱动
l 高清电视机视频信号放大缓冲

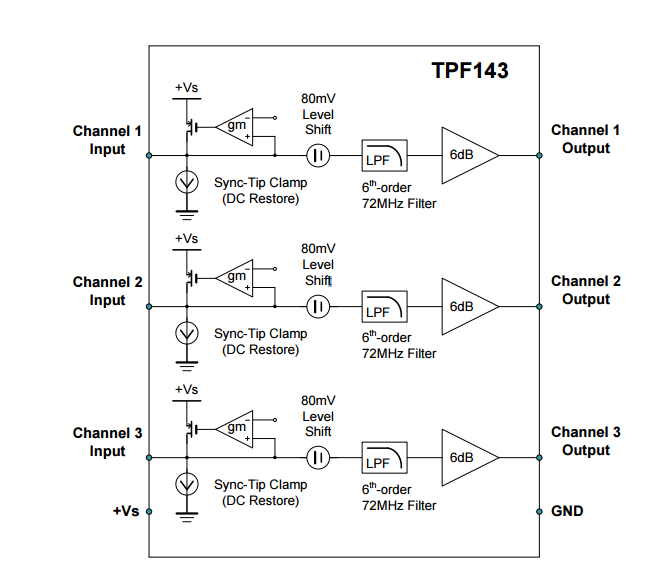

功能方框图
