30V/1.2A、高调光比 LED恒流驱动器

概述
PT4115 是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联 LED。
PT4115 输入电压范围从 8 伏到30 伏，输出电流可调，最大可达 1.2 安培。
根据不同的输入电压和外部器件，PT4115 可以驱动高达数十瓦的 LED。
PT4115 内�½�功率开关，采用高端电流采样设�½�LED平均电流，并通过DIM引脚可以接受模拟调光和很�½范围的PWM调光。�½�DIM的电压�½�于0.3伏时，功率开关关断，PT4115进入极�½�工�½�电流的待机状态。
PT4115 采用 SOT89-5 封装和 ESOP8 封装。

特点
极少的外部元器件
很�½的输入电压范围：从 8V 到 30V
最大输出 1.2A 的电流
复用 DIM 引脚进行 LED 开关、模拟调光和 PWM 调光
5%的输出电流精度
LED 开路自然保护
高达 97%的效率
输出可调的恒流控制方法
增强散热�½力的 ESOP8 封装可用于大功率驱动

应用
�½�压 LED 射灯代替卤素灯
�½��½½ LED 灯
LED 备用灯
LED 信号灯

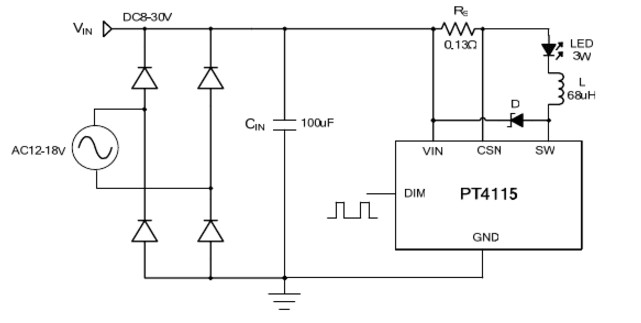

典型应用电路
