内存映射32×4 LCD控制器的I / O MCU

概述

该HT1621是一个128模式（ 32×4 ） ，内存映射，和多功能LCD驱动器。

在S / W的配置该HT1621的特性使得它适合于多种LCD应用包括LCD模块和显示子系统。

只有三，四线都需要在 -主控制器与HT1621之间terface 。该HT1621包含断电命令重新减少功耗。

特点：
·工作电压： 2.4V 〜 5.2V
·内置了256KHz的RC振荡器
·外部32.768kHz晶振或256KHz的频率  源输入

·选择1/2或1/3偏置，并选择1/2或1/3或1/4占空比LCD应用
·内部时基频率源
·两个可选择的蜂鸣器频率（ 2kHz的/ 4kHz的）
·断电指令降低功耗
·内置的时基发生器和WDT
·时基或WDT溢出输出
·8种时基/ WDT时钟源
·32×4 LCD驱动器
·内置32×4位显示RAM
·3线串行接口
·内置LCD驱动频率源
·软件配置功能
·数据模式和命令模式指令
·R / W地址自动递增
·三种数据访问模式
·VLCD引脚用来调整LCD工作电压

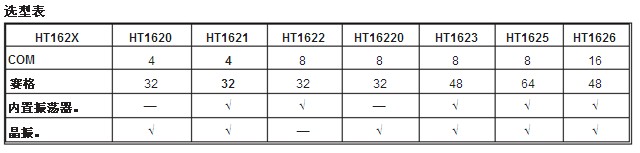

·HT1621 ： 48引脚SSOP封装
HT1621B ： 48引脚DIP / SSOP / LQFP封装
HT1621D ： 28引脚封装SKDIP
HT1621G ：黄金撞到芯片

示意框图

注意：CS ：片选BZ ，
BZ ：音频输出
WR ， RD ， DATA ：串行接口
COM0 〜 COM3 ， SEG0 〜 SEG31 ：LCD输出
IRQ ：时基或WDT溢出输出
